检测设备

一、设备架构

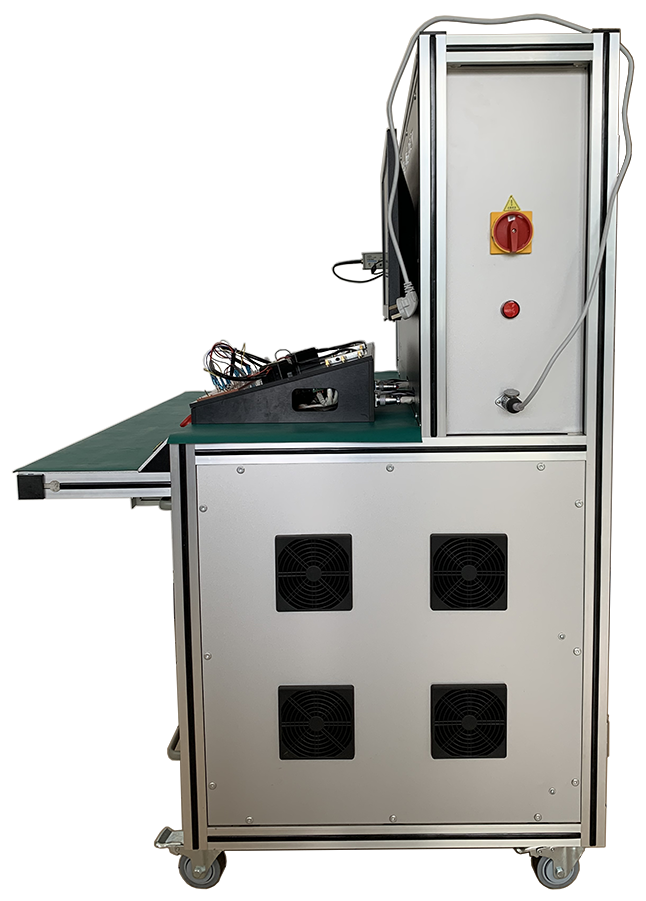

1.采用型材机架 尺寸：长120CM 宽94CM 高140CM

2.泰克示波器

3.16路DI检测，80路DO控制。

4.32路AI电压电流采集。

5.16路点火频率采集。

6.研华工业计算机。

二、软件系统

1.不同测试板调用相应的测试文件。

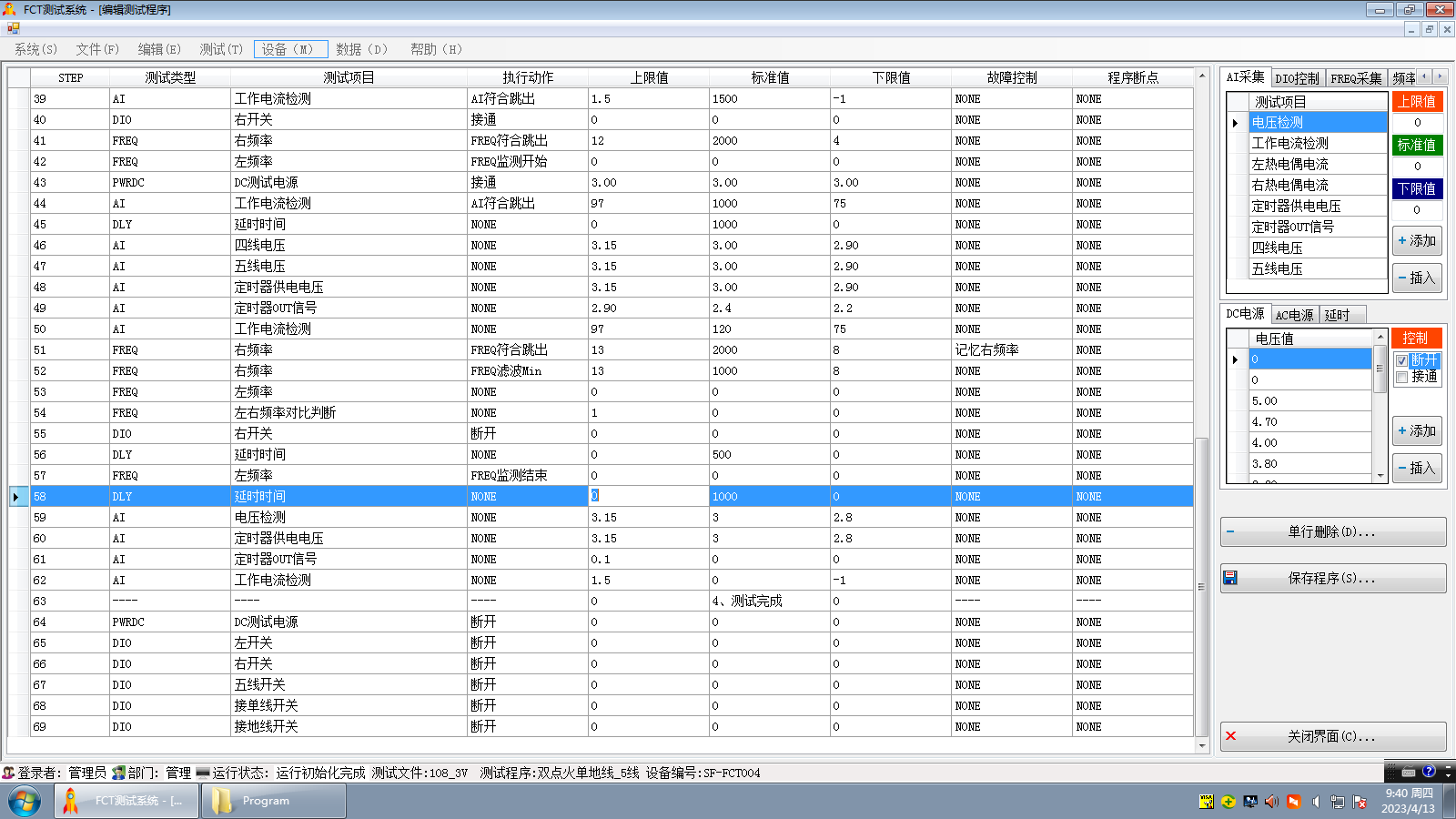

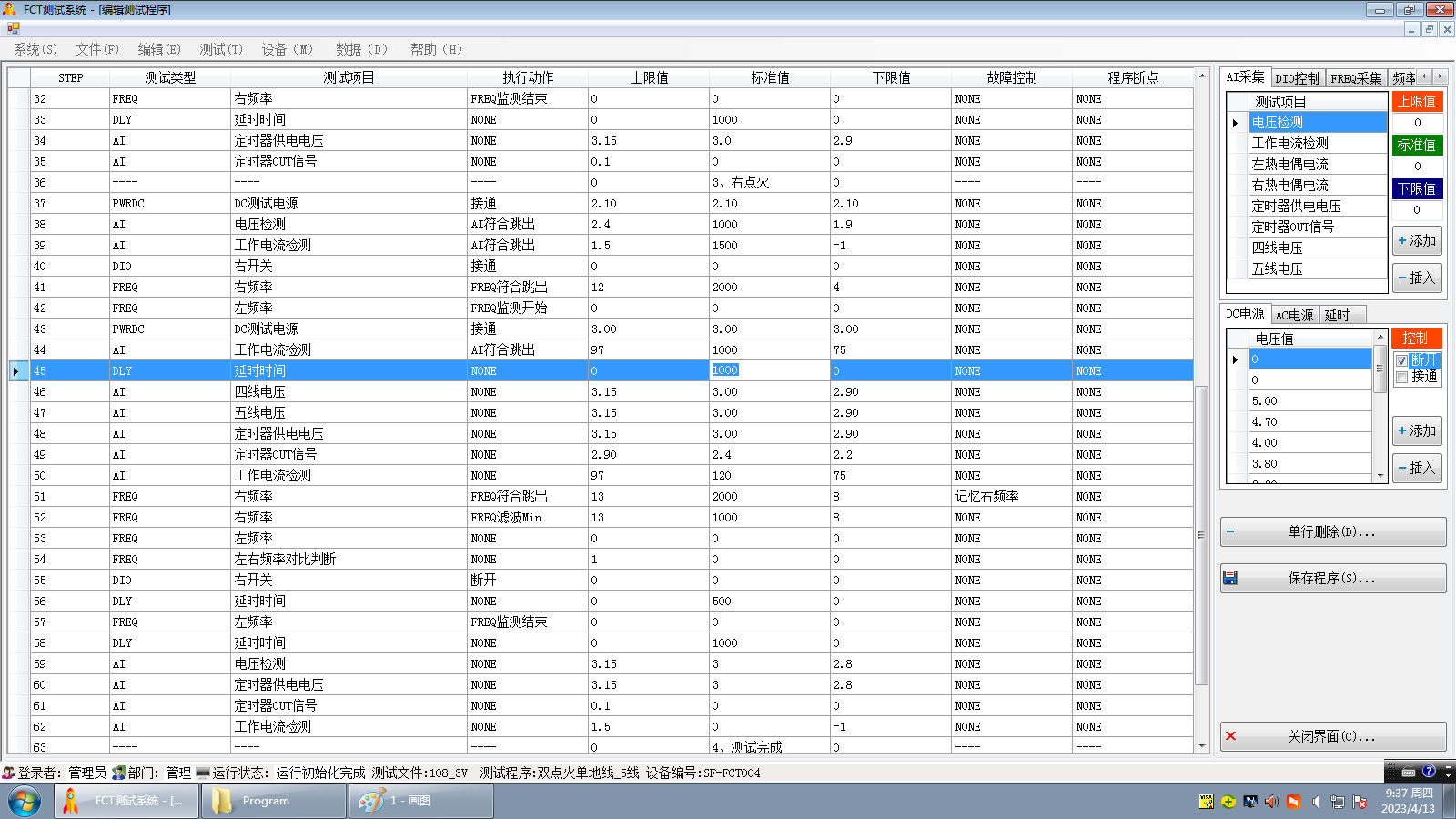

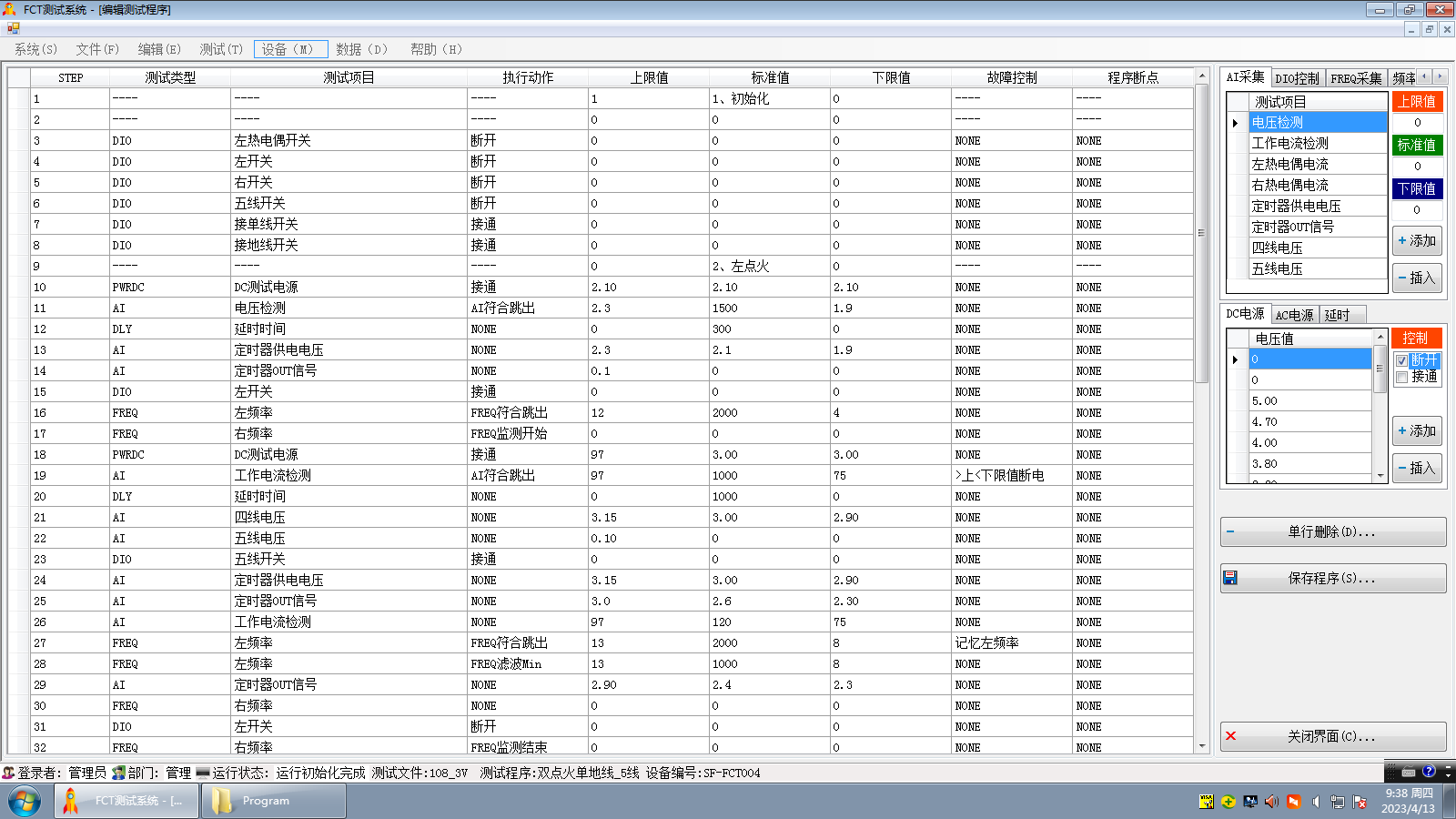

2.测试流程采用表格编程的方法，复制，添加，删除流程方便。

3.支持二维码，支持MES系统，没有二维码，系统自动编号存储。

4.测试数据可以选择测试日期进行查询。

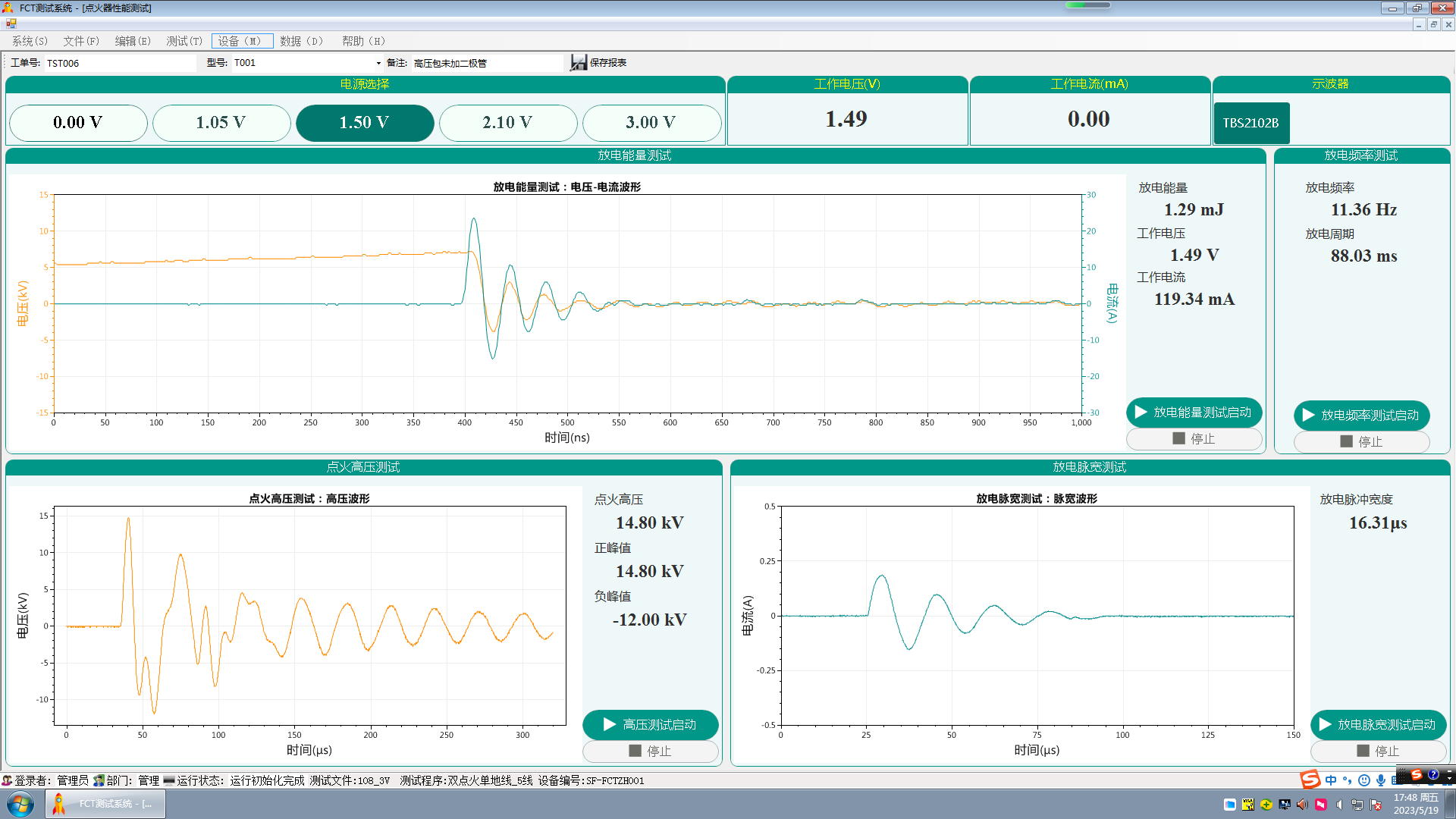

5.新增高压、脉宽、能量测试模块。

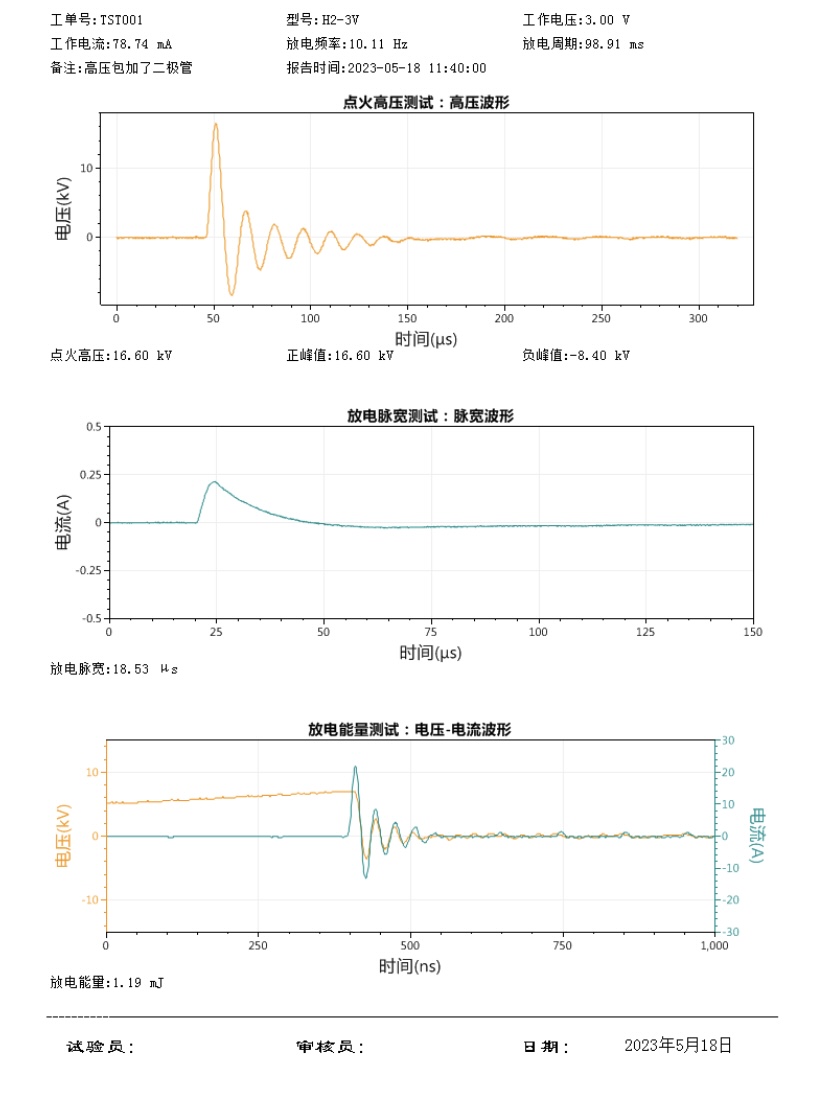

报告样张1：

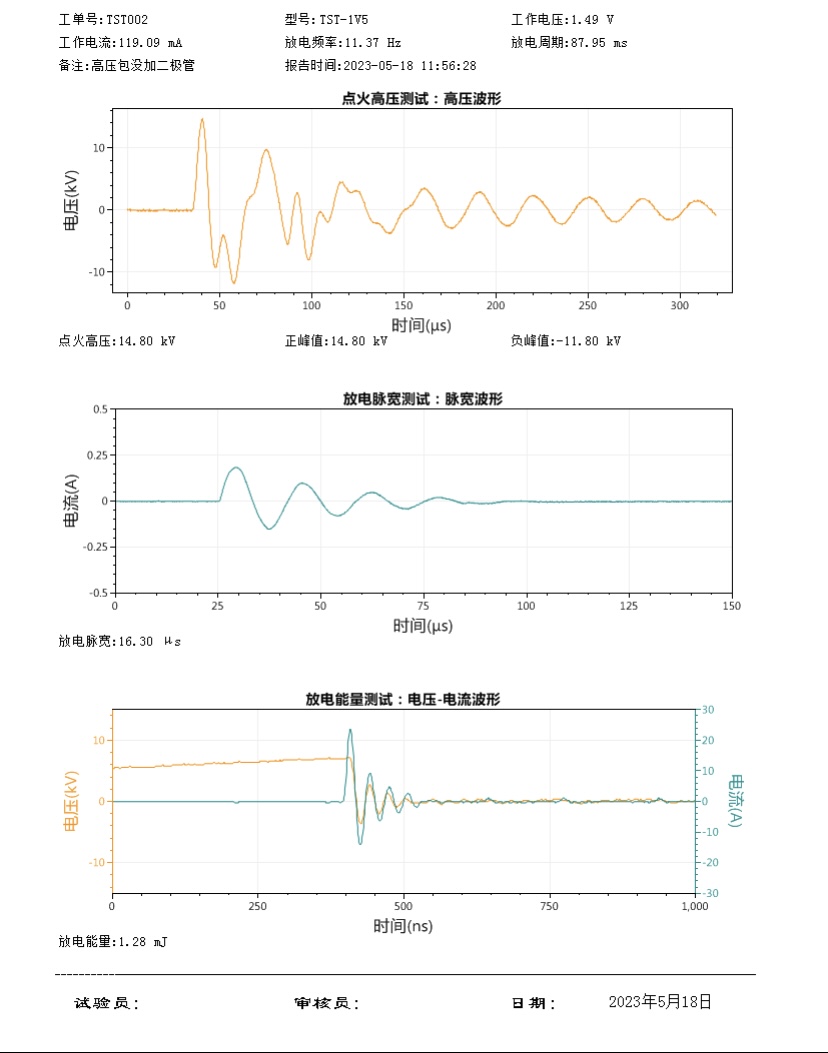

报告样张2：

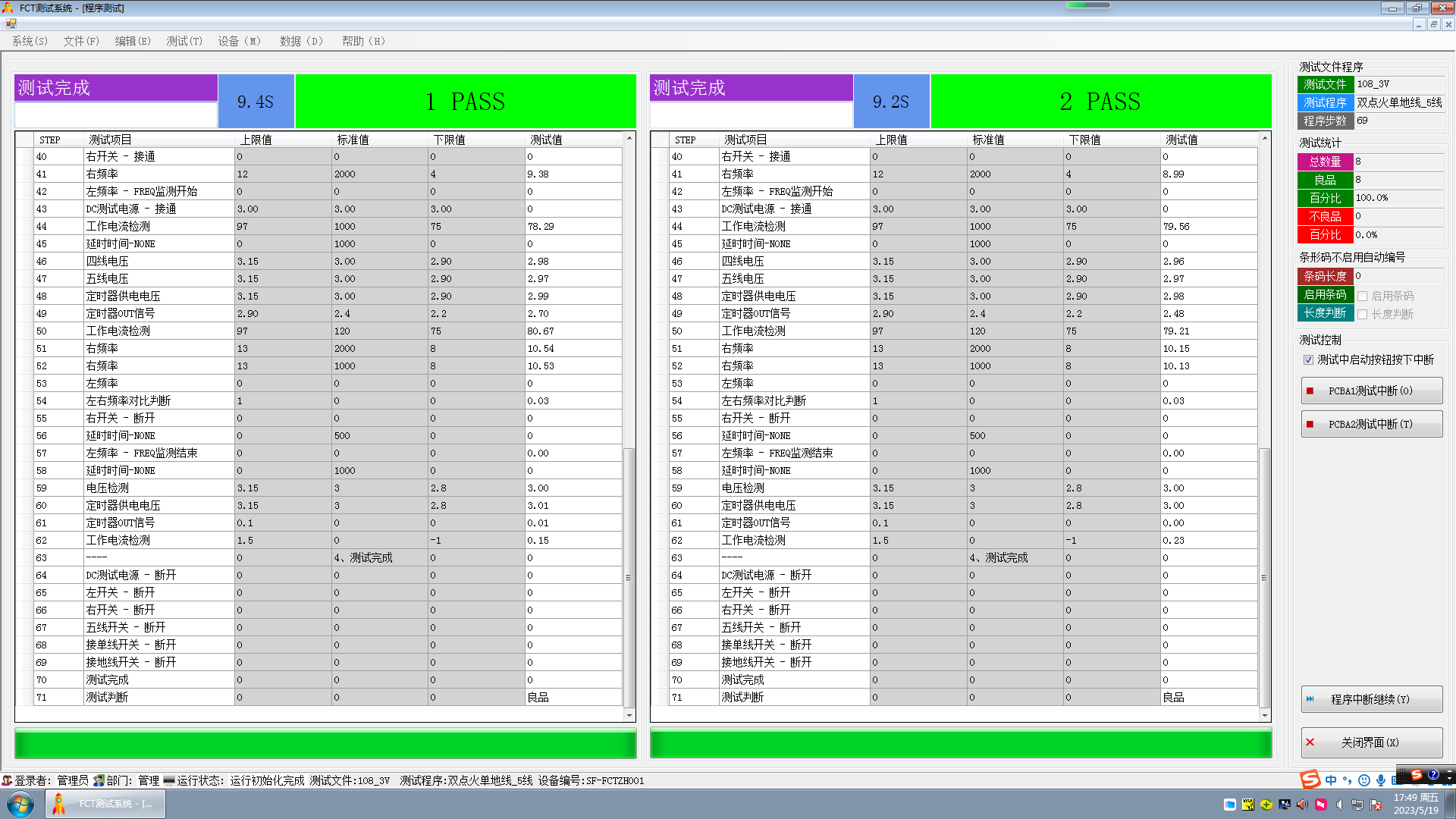

三、测试操作

1.根据测试时间和插线时间，每台设备可以独立测试两个产品。

2.操作人员只需插好线，一键启动自动测试，效率高，测试质量稳定。

3.新员工培训简单，容易上岗。

四、测试内容

1.脉冲点火器工作电压、工作电流。

2.点火频率、点火时间，延时点火时间。

3.阀体电流检测，延时掉阀时间。

4.联动电压检测、LED电压检测。

5.地片电压检测，点火反馈测试。

6.备用电压、电流检测。

7.低电压供电测试，正常电压供电测试。

8.高压、脉宽和能量测试。

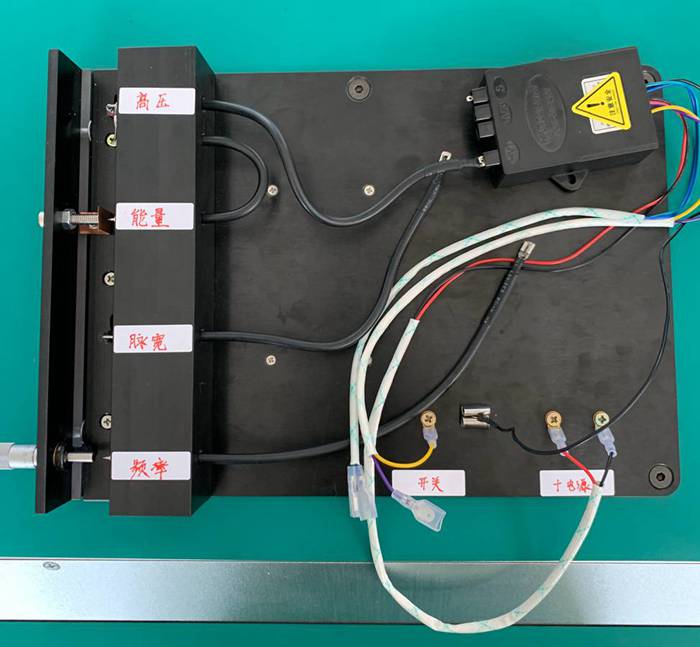

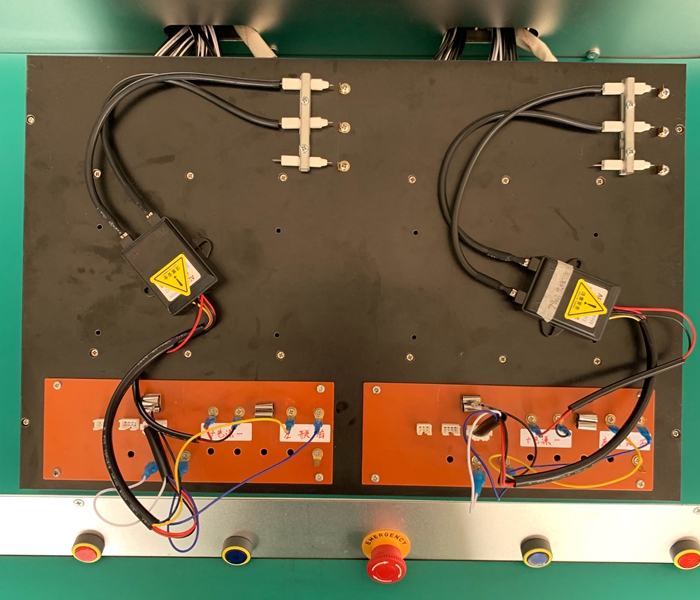

测试夹具如下：

五、系统维护

1.熟悉点火器测试的车间技工即可维护，新产品编程。
